防火阀、排烟防火阀两侧各2.0m范围内的管段，理解不透

“........穿越处风管上的 防火阀、排烟防火阀.....”   这处的意思 有个前提条件：穿越处必定有 防火阀、排烟防火阀，也就是说此处应设 防火阀、排烟防火阀，对吧？？？

对

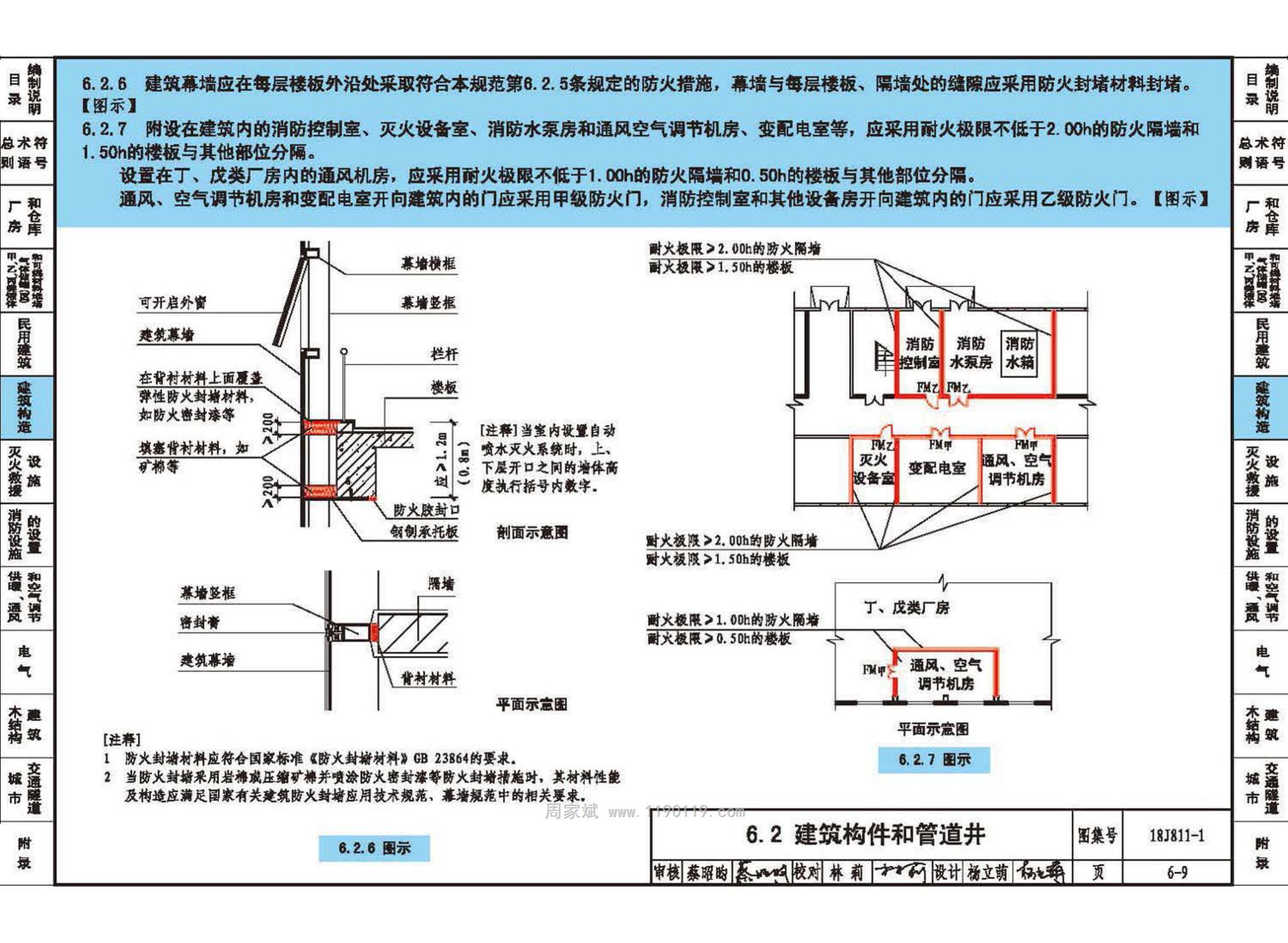

这图对我有用，进一步了解防火分隔的概念，多谢啦!!☆⌒(*＾-゜)v，

那么，还有个规范：

9.3.11 通风、空气调节系统的风管在下列部位应设置公称动作温度为70℃的防火阀：     1 穿越防火分区处；     2 穿越通风、空气调节机房的房间隔墙和楼板处；     3 穿越重要或火灾危险性大的场所的房间隔墙和楼板处；     4 穿越防火分隔处的变形缝两侧；     5 竖向风管与每层水平风管交接处的水平管段上。

问题：1. 这规范适用于加压送风和机械排烟系统吗？？

问题：2. 这条规范的 “通风、空气调节系统的风管” 怎么理解？？  通风：包含机械加压送风吗？  包含机械排烟吗？ 空气调节系统 是特指空调系统吗？  我对这3个概念的包含关系混乱，能否说清楚这关系？？

9.3.11条不适用于排烟系统，火灾烟气的温度远远大于70度，排烟管道上设置70度的防火阀，排烟系统一旦开始工作，70度的防火阀就会熔断自动关闭。

通风、空气调节系统的风管包括正压送风、补风及空调系统的风管。
